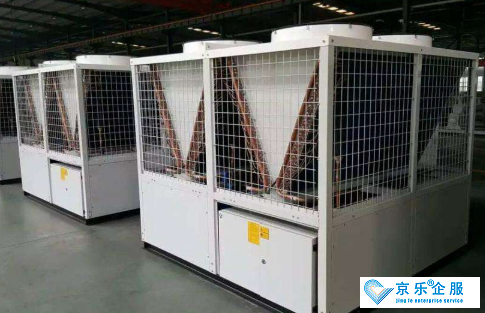

模塊機簡單的來講，就是能夠自由組合的風冷冷熱水機組，它既能夠制冷又能夠制熱。今天中央空調安裝網小編來給大家分享一下中央空調模塊機安裝規范。一起來學習吧!


　一、中央空調主機安裝

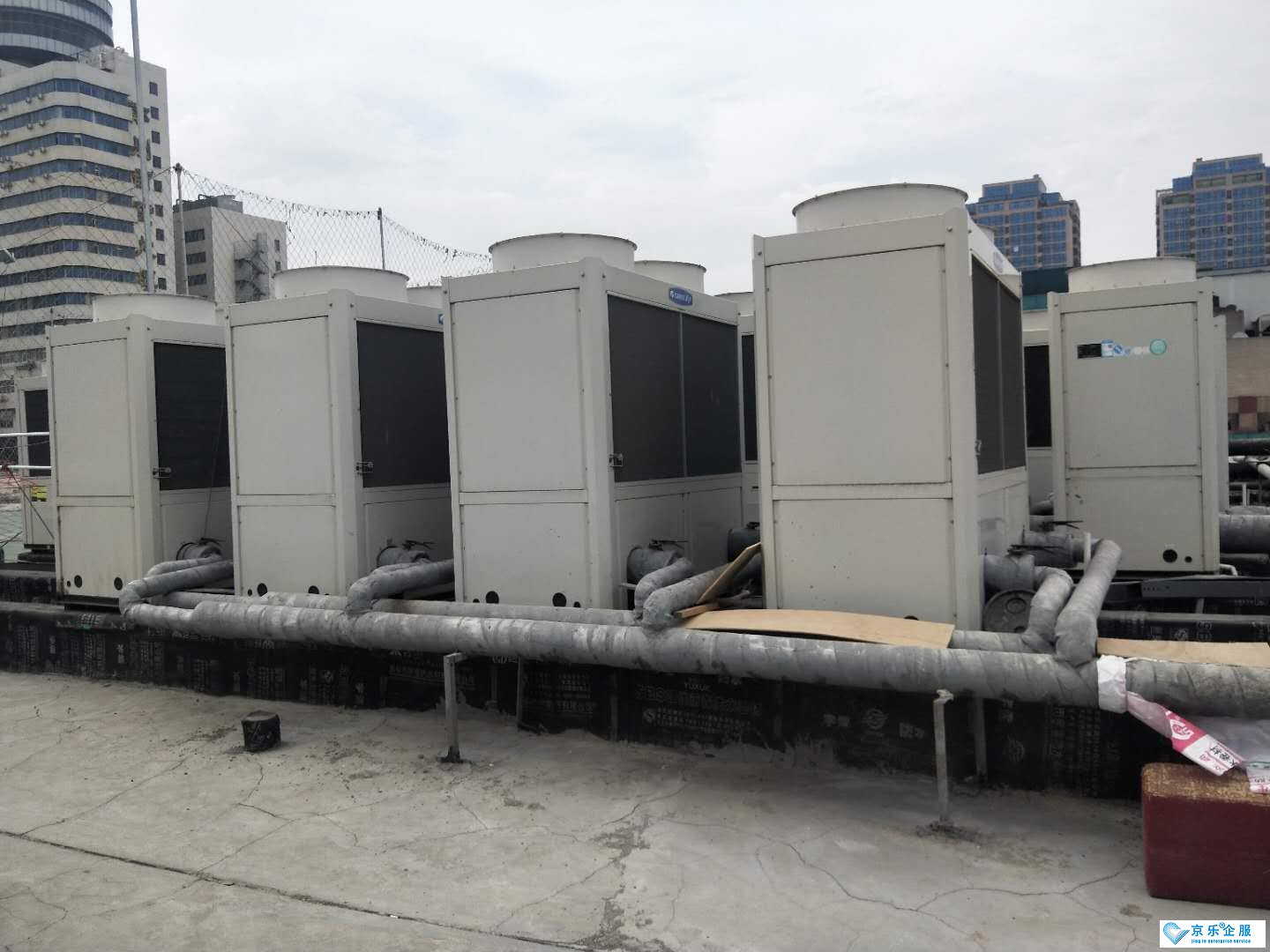

　　主機用螺栓固定，機組下方有減震墊、水泥墩、以及排水溝。歸納一下，主機的安裝位置有以下要求：有安裝基礎、用螺栓固定、有減震措施、有排水道。


　　主機安裝還有考慮與周圍物體的距離，距離太近會影響換熱。總體要求是通風良好、有足夠的維修空間。規范要求距離房頂不小于3米，距離前后物體不小于2米，機組之間不小于1米。


　　另外，要求機組有一定的防護措施，以防人為破壞。


　二、中央空調風機盤管安裝

　　室內部分主要是風機盤管的安裝，這是一個標準的安裝圖，在風盤的進口前安裝有金屬軟管、過濾器和截止閥，在風盤的出口安裝有金屬軟管、電動兩通閥或三通閥以及截止閥。


　三、中央空調風管安裝

　　風管與房間送風口之間要加軟連接，既減振又便于安裝。


　　出風口與風管之間要加50~200mm的軟連接并保溫。


　　風管水平安裝，直徑或長邊尺寸小于等于400mm，間距不應大于4m;大于400mm，不大于3m。


　　風管垂直安裝，間距不應大于4m，單根直管至少應有兩個固定點。



　四、中央空調輔助設備安裝

　　1、主機進、出水口：


　　主機進、出水口安裝軟接、壓力表、溫度計、蝶閥。


　　2、水泵：水泵的安裝相對復雜，主要目的是保證水泵正常工作并且便于檢修。在其前后安裝的零部件較多，形成標準的組件，包括手動截止閥、Y型過濾器、軟接頭、壓力表、止回閥等。


　　01、水泵前后安裝軟接頭;


　　02、水泵進口的軟接前安裝Y型過濾器;


　　03、水泵下方安裝減震器。


　　05、水泵出口裝止回閥;


　　06、水泵組件前后安裝蝶閥。


　　3、膨脹水箱：膨脹水箱是讓水系統能夠適應因水溫變化引起的體積膨脹，穩定水壓，使水系統穩定工作的重要裝置，它由補水管、膨脹管、溢流管、排污管、以及防凍用的循環管。利用膨脹管與循環管之間的微壓差使水形成微循環達到防凍的目的。


　　在安裝上要注意：


　　01、水箱要比系統最高點至少高1米;


　　02、水箱安裝在水泵的吸入側，也就是回水管一側以便將補水吸入;


　　03、在冬季寒冷地區要增加防凍措施。


　五、中央空調水管施工

　　為了將主機、風機盤管以及輔助設備連接起來，就要進行水管施工。這項工作主要包括：吊、支架安裝、管道連接、管道試壓、管道清洗、排水管安裝及試水、管道保溫及防護。


　　1、管道支、吊架：


　　管道施工需要安裝支架或吊架，為了使管道固定可靠不變形，吊架的間距就要按規范施工。排水管一般是塑料管，吊架的間距比較小，比如25mm以下的間距不大于800mm，間距過大氣囊產生。


　　2、管道試壓：


　　試驗壓力要求：當工作壓力小于等于1.0MPa時，為工作壓力的1.5倍，但最低不可低于0.6Mpa;當工作壓力高于1MPa時，試驗壓力=工作壓力+0.5MPa。


　　管道試壓的標準：試壓采用的是手動或者電動試壓泵，試壓合格的標準是：在試驗壓力下10分鐘不漏水，在工作壓力下60分鐘不漏水。


　　3、管道清洗：


　　管道試壓后要對管道進行清洗，管道清洗的方法是，首先應將止回閥的閥芯等拆除，待清洗完成后復位;第二清洗以出水口水色和透明度與入口目測一致為合格;第三，清洗完成后，清理過濾網并檢查是否損壞;第四，再循環試運行2小時以上，且水質正常后才能與空調設備相貫通。需要注意的是：清洗時也必須使主機和風機盤管與管道分隔。


　　4、管道保溫：


　　管道試壓后要進行保溫工作。管道保溫安裝下面步驟進行：


　　01、無接口的管和管道鋪設同時進行，留出接口、焊點。


　　02、試壓無漏后進行全面保溫。


　　03、穿墻套管與保溫水管間填充柔性的不燃材料。


　　04、閥門、過濾器及法蘭部位單獨保溫以便拆卸。


　六、中央空調配電及通訊

　　模塊機電源線規格按照說明書要求選取，工程上還需要專門制作一個電氣箱，用來安裝輔助電加熱和水泵的交流接觸器。各模塊電源是單獨控制的，方便機組管理及維修。
