本工程項目為***寫字樓，地底一層，為 ** 或倉庫；地面上三層，為辦公房等。總建筑面積為5000多平方米?？照{(diào)供暖總面積約3600平方米。

  本建筑工程設計范疇包含該建筑物的房間內空調、冷熱源計算機房、自然通風及防排煙設計方案。

  冷熱源：

  本工程項目采用地源熱泵系統發電機組給予夏天冷源和冬天熱源，計算機房建在一層，采用兩部地源熱泵系統冷水源熱泵機組，識別碼LR-1,2。每臺水源熱泵機組致冷時：額定值空調制冷量為220KW，冷藏溫度為12/7°C，制冷溫度為25/30°C，制暖時：額定值供熱量為204KW，開水溫度為40/45°C，涼水溫度為8/3°C。

  空調方式：

  采用盤管風機加新風系統系統；夏天制冷，冬天供暖。盤管風機為立式起重吊裝（起重吊裝在梁架構內），各層設一臺新風機組，起重吊裝在走廊吊頂內。

  空調/供暖水系統：采用兩管控變水流量系統，夏天制冷，冬天供暖，水系統采用閉試脹大定壓罐定壓，冬夏天運作采用電動式或手動式轉換。

  相匹配水源熱泵機組LR-1,2，房間內側水系統設兩部循環水泵，室兩側水系統設兩部循環水泵，不機器設備用泵。定壓設備采用機械設備，包括但不限于兩部補離心水泵。房間內、室兩側各自定壓。

  空調系統的工作中溫度為40~45°C，壓力≤0.6MPa，系統總摩擦阻力為25KPa。

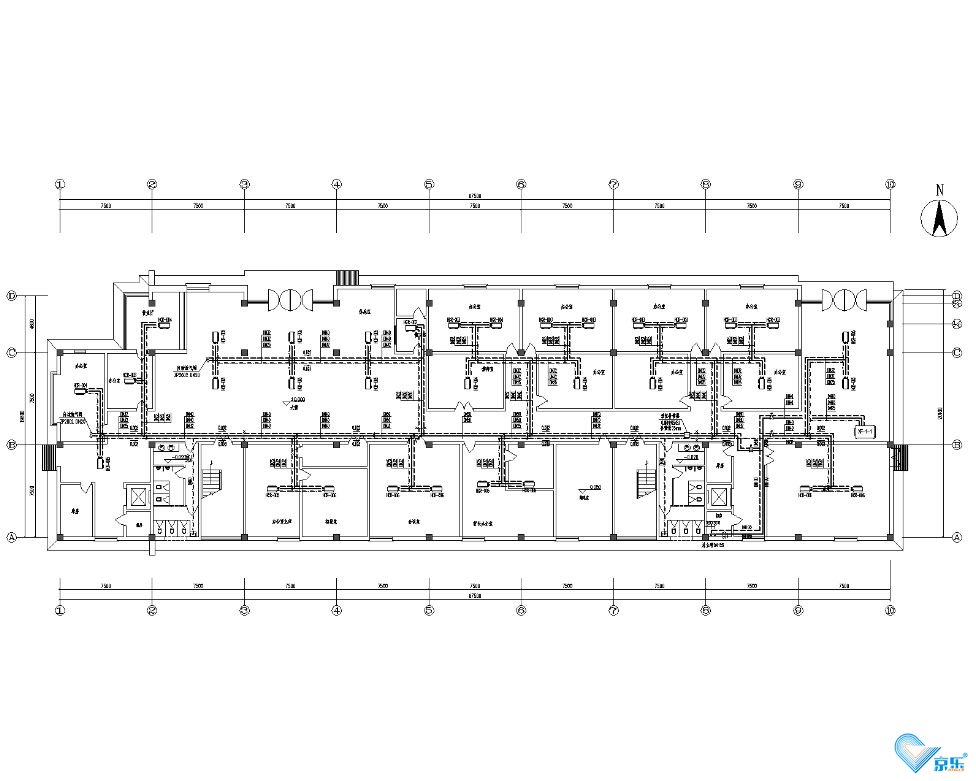

  首層空調自來水管總平面圖

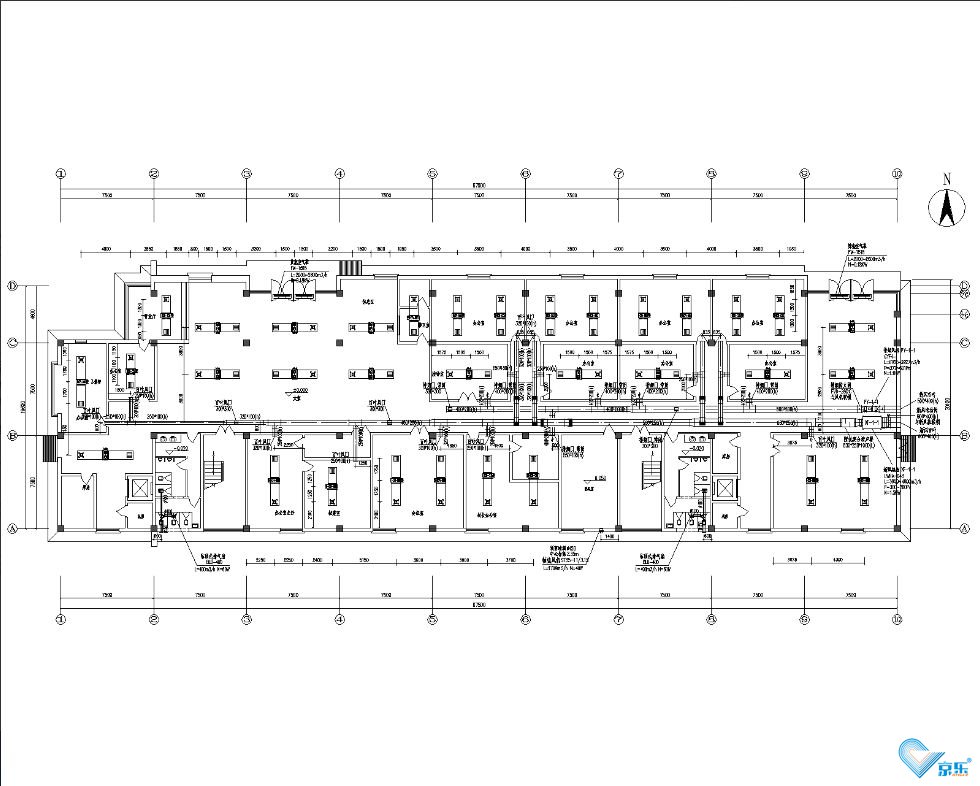

  首層自然通風空調總平面圖

  系統總摩擦阻力為25KPa。

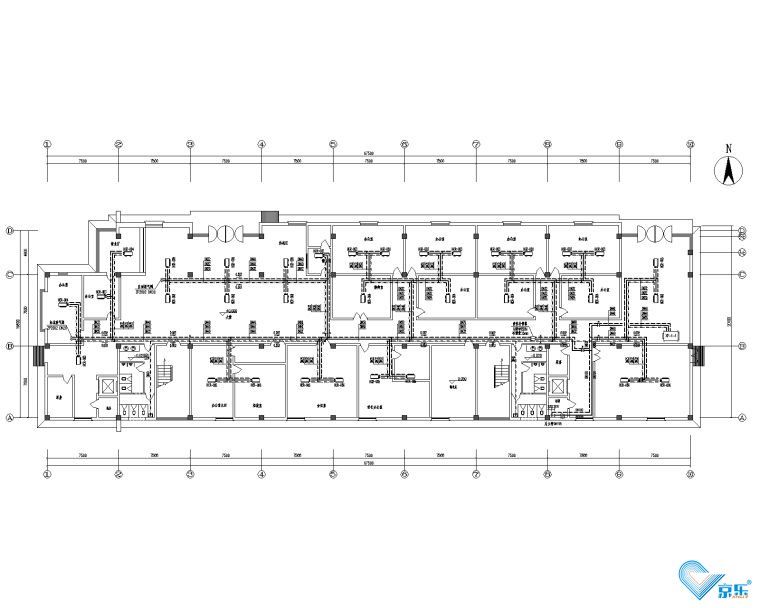

  首層空調自來水管總平面圖

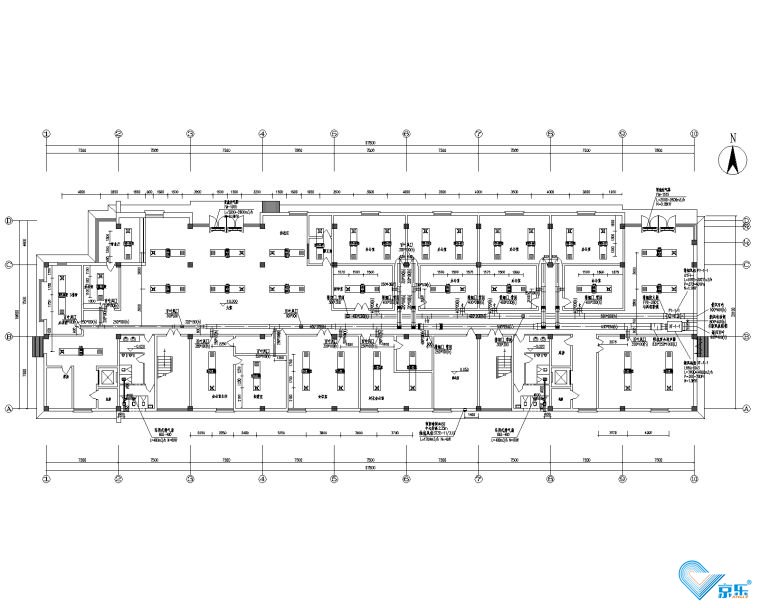

  首層自然通風空調總平面圖

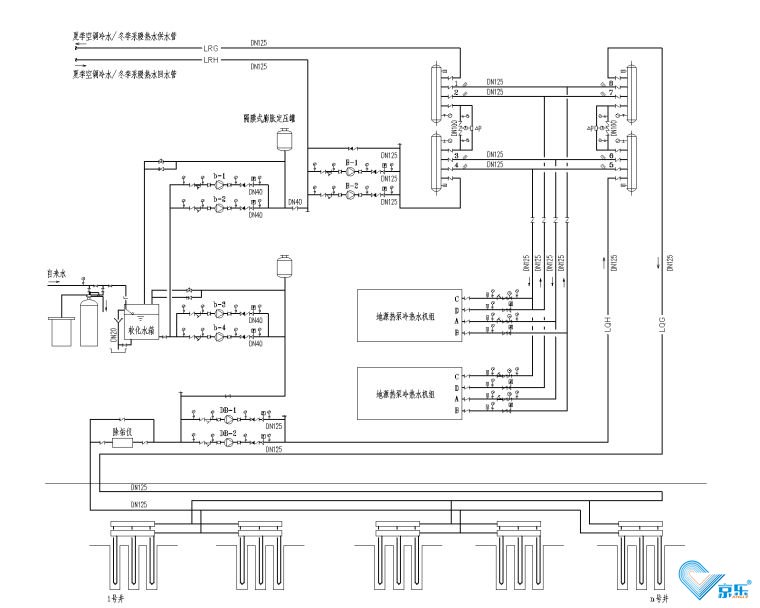

  空調冷熱源系統圖

  空調冷熱源自動化控制電路原理圖

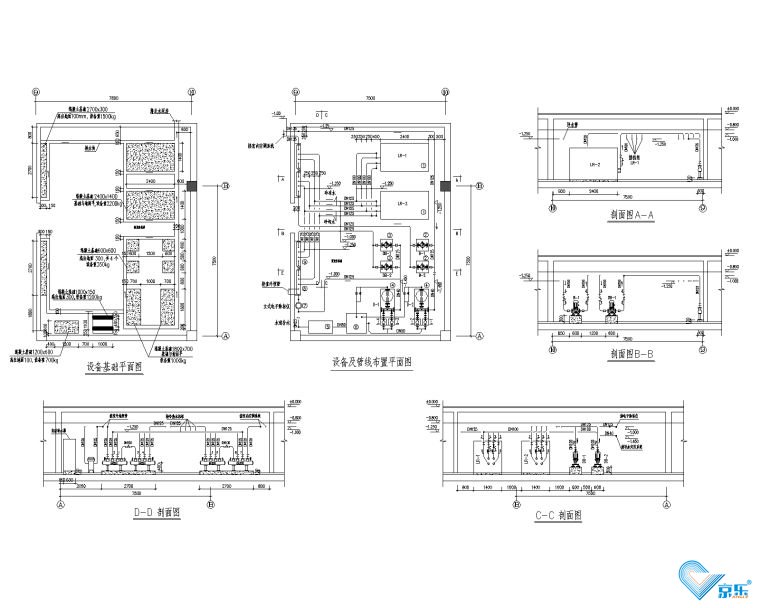

  機器設備計算機房節點詳圖

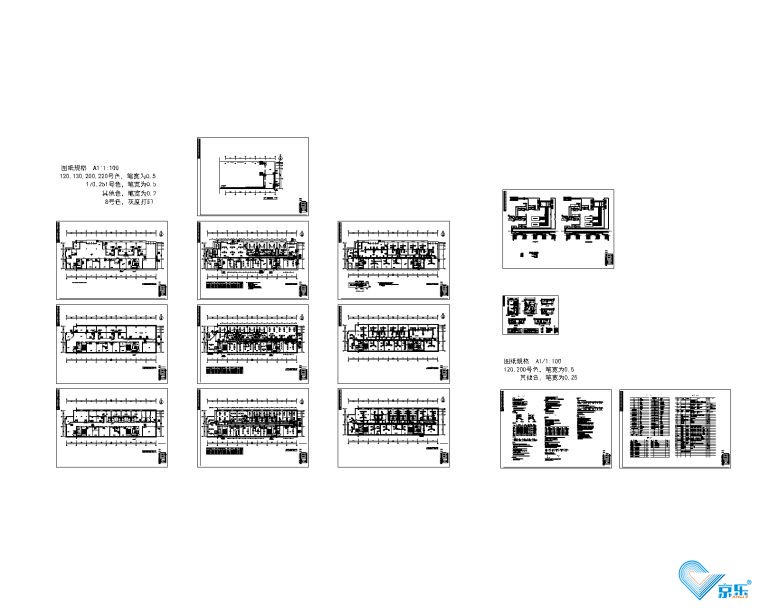

  總縮圖
