冷卻塔塔體形狀對風阻力的影響

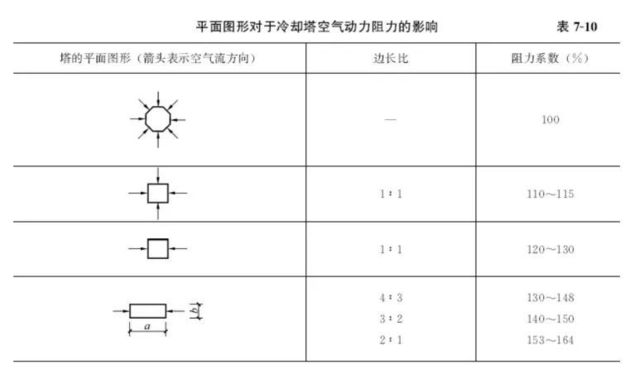

試驗證明：單只（臺）冷卻塔平面圖形較合理的是圓形塔或接近于圓的多邊形塔，多格（臺）組合冷卻塔可采用正方形或矩形，其邊長比不大于4 ∶3 。在此情況下單格冷卻塔的氣體動力阻力與多格的相比，在其他條件相同時，要小10 %～20 %。對于同樣面積的冷卻塔，其平面形狀對阻力系數的影響見表7-10 。其中8 邊形冷卻塔的阻力系數取100 %為相對值計。
進風口的尺寸可由風口面積FW 與塔內橫斷面面積F 的比值來求得（KW =F／FW ）。為確保淋水裝置下的截面處的空氣均勻分布，以及降低進風口的氣體動力阻力，同時考慮到技術經濟的因素，機械通風冷卻塔KW 不宜小于0.5 ，風筒式冷卻塔不宜小于0.4 。進風口高度H W 的確定為： 對于單格（臺）直徑為D 的圓形塔，按下式計算：
對于分格的邊長為a ×b ，雙面進風的矩形塔，進風口高度為：
冷卻塔填料裝置高度
淋水填料裝置的高度，在每臺塔具體情況下均在技術經濟核算的基礎上選用確定，而技術經濟核算是按不同淋水填料裝置的試驗數據或按熱力計算的結果而定。
在相同氣象參數、相同冷卻水量和相同進出塔水溫條件下，不同填料其安裝高度也不同；相同條件下，橫流塔與逆流塔的安裝高度也不同。決定填料高度的主要因素是冷卻水溫差（即Δt =t 1 -t 2 ），對于圓形逆流式冷卻塔、采用塑料斜波交錯填料來說，一般為：
Δt =5 ℃塔 填料高度=1000m m （4 ×250m m ）
Δt =10 ℃塔 填料高度=1250m m （5 ×250m m ）
Δt =20 ℃塔 填料高度=1500m m （6 ×250m m ）
冷卻塔淋水裝置與配水系統間的距離
淋水填料與配水系統之間的高度（距離）主要要滿足和達到均勻配水。不同的配水系統和配水方法，距淋水填料高度各不相同；另外大塔與中小型塔也不同，大塔因維護、修理等，該距離遠大于小塔。
對于管式配水來說，用于小型冷卻塔的旋轉式管式配水，距淋水填料距離一般為300～ 400m m （0.3～0.4m ）；對于固定式管式配水，噴嘴出口至淋水裝置面為500～800mm （0.5～0.8m ）。對于槽式配水，管嘴距濺水碟的距離一般為0.5～0.8m ；為保證噴嘴噴水的大直徑，噴嘴至淋水填料的距離可取0.8～1.0m 。
冷卻塔收水器與配水系統的距離
逆流式機械通風冷卻塔采用管式配水時，收水器安裝在配水管之上；當采用槽式配水系統時，可將收水器設置在配水槽中間或配水槽之上。收水器的安裝高度主要決定于收水效果，距配水裝置的距離并沒有明確的要求。對于偏小型的圓形逆流式機械通風冷卻塔，收水器至配水裝置的距離一般為≥ 0.3m （300m m ）；對于大型機械通風冷卻塔，收水器較合理的布置是在配水裝置以上2m ，主要是便于維護和修理，特別便于清洗及更換噴嘴時能自由通過。
